表面粗さ計/品番 M160SFX-50AT

表面粗さ計/品番 M160SFX-50AT表面粗さ計/品番 M160SFX-50AT

モバイル型で、小型コンパクト設計。
現場でも確認しやすい大きなカラー画面を搭載し、ワークに合わせて駆動部を自由に付け替えることが可能な小型表面粗さ形状測定機です。

表面粗さ計
品番 M160SFX-50AT
価格は下記をご覧下さい


■特長
●コンパクト設計により、持ち運び可能。プリンタ内蔵ですぐに出力できます。
●作業現場を選びません。
●プリンタ内蔵ですぐに出力。
●現場でも確認しやすい大きなカラー画面を搭載。画面で、直感的に操作が可能。
●ワークに合わせて駆動部の付け替えが可能。
簡単な測定から、高精度なうねり測定まで自由自在。
●現在お持ちの駆動部(※要機種確認)もリプレース可能です。





■ワークにあわせて自由に駆動部を付け替えることができます。
品番 M160SFX-50AT
小型本格派タイプの50mm駆動部と組み合せたモデル。
小型でもスキッドレスで、うねり測定が可能
クラス最高レベルの真直度精度 0.3um/50mmを実現
傾斜補正機能により、簡単にレベリング調整が可能

測定方式:スキッドレス/スキッド測定
測定範囲:X 軸 50mm(駆動部)
測定速度:0.15~1.5mm/s
品番 M160SFX-35BT
ハンディーサーフの標準タイプ駆動部と組み合せたモデル。
水平面はもとより傾斜面、垂直面、天井面などあらゆる姿勢で測定可能。

測定方式:スキッド測定
測定範囲:X 軸 12.5mm
測定速度:0.6mm/s
品番 M160SFX-45AT
ハンディーサーフの横トレースタイプ駆動部と組み合せ
たモデル。
横トレースタイプは、クランクシャフトのピン部やジャーナル部等の従来測定が困難であった狭所専用タイプ。

測定方式:スキッド測定
測定範囲:X 軸 4mm
測定速度:0.3mm/s
品番 M160SFX-40AT
ハンディーサーフのリトラクトタイプ駆動部と組み合せたモデル。
測定の待機時や終了時に検出器部がリトラクト(上昇)し、触針や検出器へのダメージを軽減。
また、自動化装置の組み込み検出器
に利用可能。

測定方式:スキッド測定
測定範囲:X 軸 12.5mm
測定速度:0.6mm/s


■小型測定台(オプション)に設置した例



■小型・軽量化を実現。プリンタ内蔵のポータブル粗さ測定解析用データ処理装置
◆手持ちの場合でも片手操作でキー入力が可能
●使用頻度の高い三つのキーボタンを上部に配置
? MEAS./STOP:測定開始/ 停止(測定中に押すと停止)キー
? GRAPH/PARAM:結果表示、波形⇔数値表示の切替えキー
? CONDITION:測定準備、測定条件設定キー
●条件設定や移動・選択・動作のキーボタンを下部に配置
?上下左右・ENTER :条件選択用移動・選択キー
? BACK :「上に戻る」キー
? MENU : 設定メニュー画面表示キー
? PRINT・FEED :プリンタ印字・紙送りキー
? RETURN :S-FLEX50Aの専用キー


■3.5インチ カラー液晶表示パネルを採用。測定条件や測定結果などを効率よく表示
測定条件、解析条件のメニュー画面 測定結果の波形表示と数値表示画面
測定結果のグラフ表示
負荷曲線と振幅分布図


■USBメモリ対応及びUSB通信機能標準装備
FLEXの内部メモリーには測定条件:5件、測定データ:30件保存可能です。
また、外部記憶として市販のUSBメモリを接続し、データ保存・読込みが可能です。
(写真の極小USBメモリはオプションです。)




●FLEXには、miniUSB端子を標準装備しています。

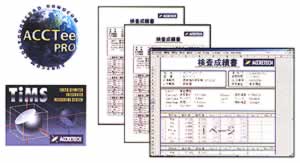

パソコンとUSBケーブルで接続し、ACCTeeやTiMSでの高度なデータ解析が可能です。



■傾斜機構装備
FLEXの傾斜機構は、平置きの他に15°及び36°傾斜させる事が可能です。
傾斜機構を使用しない場合は収納しておけます。



■ハンディーサーフの駆動部をワンタッチ収納(オプション)
M160SFX-35BT・M160SFX-40ATの駆動部を専用アタッチメントを装着する事でワンタッチ収納ができ、駆動部の保
管を容易にします。
また、片手で持ち運んだり、手渡しすることが可能です。



■仕様
品番 M160SFX-50AT M160SFX-35BT
測定範囲 Z方向 ±400μm ±160μm
駆動軸 X 方向 50mm X 方向 12.5mm
分解能 Z方向 0.00016μm/±4μm
~0.016μm/±400μm
0.01μm/±20μm
~0.08μm/±160μm
解析項目 対応規格 JIS-2001、JIS-1994、JIS-1982、ISO-1997、DIN-1990、ASME-1995、
CNOMO規格に準拠
粗さ測定
パラメータ
JIS-2001 Ra、Pa、Pq、Pt、Rz、Rz.J、Rzmax、Rq、Rp、Rt、R3z、RSm、
Pc、AVH、Hmax、Hmin、Pmr、Rmr、Rk、Rpk、Rvk、Mr1、Mr2、VO、K
モチーフ R、Rx、AR、W、Wx、AW、Wte
評価曲線 断面曲線、粗さ曲線、ISO13565特殊粗さ曲線、粗さモチーフ曲線、
うねりモチーフ曲線、包絡うねり曲線
ろ波うねり曲線、うねり曲線
特性グラフ 負荷曲線、振幅分布曲線
フィルタ カットオフ方式 ガウシアンフィルタ、2RCフィルタ(位相補償型)、
2RCフィルタ(位相非補償型)
カットオフ値 λc:0.08、0.25、0.8、2.5、8、25mm
λs:0.25、0.8、2.5、8、25μm
λc:0.08、0.25、0.8、2.5mm
λs:2.5、8μm
評価長さ 0.1~50mm(0.1mm単位) 0.4~12.5mm(0.1mm単位)
駆動速度 0.15~1.5mm/s 0.6mm/s
ピック
アップ
動作方式 汎用タイプ 標準タイプ
センシング方式 差動トランス 差動インダクタンス(変位形)
測定力 0.75mN以下 4mN以下
触針 先端:2μmR、60 °円錐、
ダイヤモンド
先端:5μmR、90 °円錐、ダイヤモンド、
スキッド式:サファイア,32mmR(トレース方向)
諸元 電源 内蔵充電式電池(ACアダプタにより充電)、充電時間:3時間
、消費電力:約30VA(フル充電で約600回測定可能)
外観寸法 FLEX部:132(W)×58(D)×214(H)mm
質量 約90g
標準付属品 標準片(E-MC-S24B)、ACアダプタ、ハンドベルト、記録紙(E-CH-S25A)、取扱説明書
ピックアップ(E-DT-SE19A)、
測定子(DM43801)、
駆動部ケーブル(E-SC-S517A)
ピックアップ(E-DT-SM10A)、
後側調整具(E-WJ-S64A)、
駆動部ケーブル(E-SC-S518A)
価格 ¥710,400- ¥432,000-



品番 M160SFX-40AT M160SFX-45AT
測定範囲 Z方向 ±160μm
駆動軸 X 方向 12.5mm Y 方向 4.0mm
分解能 Z方向 0.01μm/±20μm
~0.08μm/±160μm
解析項目 対応規格 JIS-2001、JIS-1994、JIS-1982、ISO-1997、DIN-1990、ASME-1995、
CNOMO規格に準拠
粗さ測定
パラメータ
JIS-2001 Ra、Pa、Pq、Pt、Rz、Rz.J、Rzmax、Rq、Rp、Rt、R3z、RSm、
Pc、AVH、Hmax、Hmin、Pmr、Rmr、Rk、Rpk、Rvk、Mr1、Mr2、VO、K
モチーフ R、Rx、AR、W、Wx、AW、Wte
評価曲線 断面曲線、粗さ曲線、ISO13565特殊粗さ曲線、粗さモチーフ曲線、
うねりモチーフ曲線、包絡うねり曲線
特性グラフ 負荷曲線、振幅分布曲線
フィルタ カットオフ方式 ガウシアンフィルタ、2RCフィルタ(位相補償型)、2RCフィルタ(位相非補償型)
カットオフ値 λc:0.08、0.25、0.8、2.5mm
λs:2.5、8μm
λc:0.08、0.25、0.8
λs:2.5μm
評価長さ 0.4~12.5mm(0.1mm単位) 0.4~4.0mm(0.1mm単位)
駆動速度 0.6mm/s 0.3mm/s
ピック
アップ
動作方式 リトラクトタイプ 横トレースタイプ
センシング方式 差動インダクタンス(変位形)
測定力 4mN以下
触針 先端:5μmR、90 °円錐、ダイヤモンド、
スキッド式:サファイア,32mmR(トレース方向)
諸元 電源 内蔵充電式電池(ACアダプタにより充電)、充電時間:3時間
、消費電力:約30VA(フル充電で約600回測定可能)
外観寸法 FLEX部:132(W)×58(D)×214(H)mm
質量 約90g
標準付属品 標準片(E-MC-S24B)、ACアダプタ、ハンドベルト、記録紙(E-CH-S25A)、取扱説明書
ピックアップ(E-DT-SM10A)、
後側調整具(E-WJ-S64A)、
駆動部ケーブル(E-SC-S518A)
ピックアップ(E-DT-SM39A)、
標準片置台(E-WJ-S558A)、
V 型ノーズピース(E-WJ-S536A)、
駆動部ケーブル(E-SC-S519A)
価格 ¥465,600- ¥552,000-



■オプション
・ロール用アタッチメント
ロール形状のものに駆動部を載せて、測定を行うためのアタッチメントです。


品番 品名 ロール外径 価格
M160MA-S62AT ロール用アタッチメント φ60mm以上 ¥Mail-
