接触角測定器/品番 M1040AGE-MINI300E

接触角測定器/品番 M1040AGE-MINI300E
接触角測定器/品番 M1040AGE-MINI300E

このシステムは、ステージラボジャッキ上に測定対象物をセットし、滴下マイクロシリンジにより定量な吐出量で作成した水滴へステージを昇降させることにより、基板上に滴下します。
基板上の水滴画像をUSBケーブルを介してWindowsパソコンへ取り込みます。取込まれた水滴画像のカーブを手動クリックする事により、接触角演算ソフトにて接触角を測定するものです。

接触角測定器
品番 M1040AGE-MINI300E
価格 ¥487,000-


■特長及び機能
●300mm基板サイズまで搭載可能です。
●基板表面(界面)の濡れ性や表面清浄度を簡易に測定いたします。
●場所を選ばず持ち運びに優れたコンパクトユニットです。
●Windows 7、XP 対応。滴下画像はbmpファイルで保存されます。
●水滴画像カーブフィットの際に、作業者の測定誤差を防ぐ補助線表示機能。


■構成品
●本体(USBカメラ、ディスペンサー装備)
●ラボジャッキ
●接触角演算ソフト
●コピー防止 WIBU KEY
●Z軸シリンジ高さ調整アダプター
●専用バックライト
●予備品:ディスペンサーニードル
●付属書類:取扱説明書、検査成績証

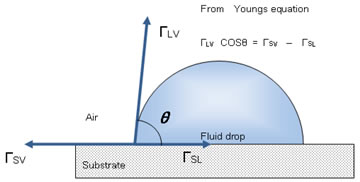

■測定原理
接触角算出公式として多くの分野で国際的に最も用いられている接触角測定モデルATAN 1/2θ法により、水滴画像の座標解析から接触角を算出いたします。






■仕様
機器
接触角測定角度範囲 0<θ<180度
画像読取角度 0度(工場出荷時)
ステージサイズ 100×100mm
外形寸法 500(W)×130(D)×320(H)mm
重量(付属品除く) 約3.4kg
付属品 画像演算ソフト、マイクロシリンジシステム、専用収納ケース
カメラ
カメラ USBカメラ
画素数 1.3M ピクセル(スタンダードメガピクセルレンズ)
ソフト
測定原理 Tan-1 θ/2法
対応OS Winsows XP、7
機能 接触角度演算、滴下画像キャプチャー機能、
滴下画像倍率変更機能、画像データ保存 bmpファイル形式
ソフト表現言語 日本語もしくは英語(パソコンOSに依存)
インストール対応OS言語 日本語、中国語、フランス語、ドイツ語、イタリア語、ポルトガル語、スペイン語
PC環境 CPU Pentium4 1.7GHz 以上
メモリ 512MB以上
USB※ 2.0内蔵型ポート×2 intel純正のUSB2ホストコントローラーを使用すること
※確認方法:コントロールパネル>ハードウェア>デバイスマネージャー>USBコントローラの中にIntel82891DB/DBM USB2 ENHACHED HOST CONTROLLER等があること。NECuPD720100等の場合、転送速度が遅いため動作保証は致しかねます。
・他のUSB機器との併設は出来ません。
・WIBU KEYによる不正防止プロテクト機能装備



■オプション
M1040SP-02E M1040JX-STAGE M1040X-STAGE60E
M1040CK-Light M1040S-006PE M1040S-003AE/
M1040F-22GE/M1040D-25E/M1040D-27E/M1040N-30GE M1040RGY-SOFT

品番 品名 備考 価格
M1040SP-02E ベースプレート サイズ:300×390mm ¥54,800-
M1040JX-STAGE 標準ラボジャッキX軸ステージ X軸移動量:128mm ¥109,500-
M1040X-STAGE60E X軸ステージ X軸移動量:50mm
ステージサイズ:60×60mm
¥39,000-
M1040CK-Light 専用バックライト 電源 AC100V 50/60Hz 6W ¥19,700-
M1040S-006PE Z軸シリンジ昇降アダプター - ¥39,000-
M1040S-003AE 交換用シリンジPP製 2.5ml仕様 ¥500-
M1040S-003ASE 交換用シリンジPP製スプリング付 2.5ml仕様 ¥800-
M1040F-22GE 交換用テフロンニードル22G 10本入り ¥2,500-
M1040D-25E 交換用金属ニードル25G 10本入り ¥2,500-
M1040D-27E 交換用金属ニードル27G 10本入り ¥2,500-
M1040N-30GE 交換用金属ニードル30G 10本入り ¥5,000-
M1040RGY-SOFT 表面自由エネルギー解析ソフト Fowkes plot
Owens-wendt
¥193,600-
