無線測定データ監視システム／品番 M1068W101-A100
無線測定データ監視システム／品番 M1068W101-A100計測器などのデータを一元管理できるデータ監視無線ネットワークシステムです。
遠隔監視の他、出力端子を搭載し手動操作はもちろん、自動制御もできる優れものです。
無線測定データ監視システム
品番 M1068W101-A100
価格は下記をご覧下さい
■特長
●温度・湿度・圧力・流量などの各種センサーや電力量計などの情報を無線で伝送し、一元管理できる監視・制御装置です。
●既存の設備にも大規模な工事をせずにお使い頂けます。
●通信費不要。（メール送信にはインターネットにつながる環境が必要です）

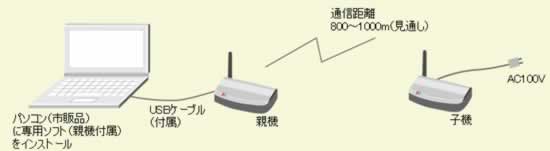

■基本構成

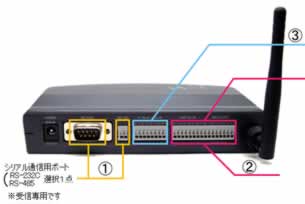

■子機
①シリアル通信用ポートRS-232C/RS-485選択1点 ※受信機専用です。
②すぐに使える出力ポートを標準搭載。デジタルポート：4点(無電圧a接点/NPNオープンコレクタ)
③アナログ入力ポート：4点 (4-20mA/1-5V)

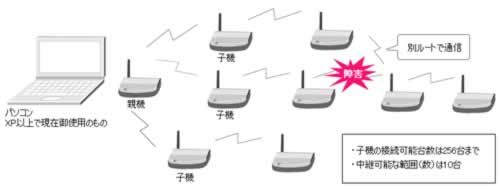

■柔軟で広範なネットワーク
●親機１台に対して子機が256台まで接続できます。
●親機⇔子機、及び子機⇔子機間の通信到達距離は見通し800～1000m。
●子機には中継機能が内蔵されているので、最大で10段までの中継ができます。
更に中継点の通信に障害があれば自動的に他の中継ルートに変更します。
■遠方から 監視・記録＋手動操作＋自動制御 ができる
●点在する子機のデータを１ヶ所で集中監視・記録ができます。
●パソコンから、指定した子機の出力を入－切できます。
●各子機毎に、アナログ入力やデジタル入力の情報に連動させてリレー出力を入－切するような制御ができます。

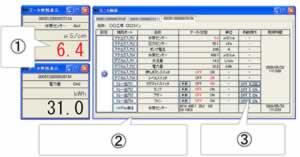

■モニタ画面
①見たいデータのみの単独常時もできます。
②子機から親機へのデータ送信は、30秒、60秒、90秒、120秒毎の定期送信の他に、アナログ入力のイベント発生時及びデジタル入力のタイミングでも行います。
③パソコンの画面からデータを見て子機の出力端子を手動で入-切操作ができる。

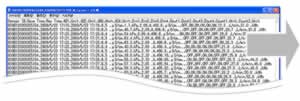

■CSV形式でのデータ記録
●CSVファイルは子機毎/一括、日別/週別/月別などに分けて保存する設定が出来ます。
●表計算ソフトを利用してグラフ化が可能
■自動制御(例)
動作値(上)復帰値(下)を設定
 |
 |
| ●アナログ入力のイベントでの運転 ●デジタル入力での運転 ●上記組み合わせでの運転が簡単に設定できます。 |
■強固なセキュリティ
他のシステムからデータを見られたり、改ざんを防ぐための機能や、混信防止の機能が組み込まれています。
■無線の免許、資格が不要
認証済モジュールを採用しているため、免許や資格が不要で購入後、すぐに使用できます。
■活用例

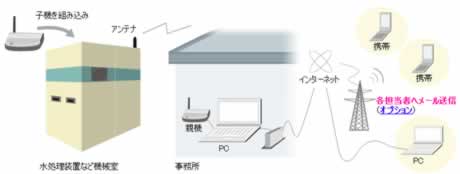

●装置内の計測値や稼動状況を遠隔監視
●電力量を計測してエネルギー使用量を把握
■水処理装置内監視（接続）項目 ＜子機１台での接続可能信号＞
| アナログ信号 （4-20ｍA/1-5V) |
デジタル信号 （無電圧a接点/NPNオープンコレクタ） |
リレー出力信号 （無電圧a接点：DC24V以下0.5A以下） |
| ・水温 ・処理水水質 ・圧力1 ・圧力2 |
・タンク内水位 ・異常信号 ・消耗品交換信号 ・電力量 |
・警告灯 ・ブザー ・メンテナンスモード出力1 ・メンテナンスモード出力2 |

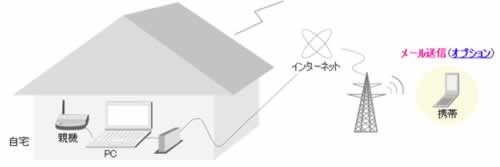

■農場で
●培地の温度を遠隔監視・記録しながら温水の通水制御を自動化
●ボイラー着火不良や故障警報を離れた事務所に通知
●樹脂ケース(別売)に入れた状態の子機
■ハウス内監視（接続）項目＜子機１台での接続可能信号＞
| アナログ信号 （4-20ｍA/1-5V) |
デジタル信号 （無電圧a接点/NPNオープンコレクタ） |
リレー出力信号 （無電圧a接点：DC24V以下0.5A以下） |
| ・培地温度 ・ハウス内温度 ・ハウス内湿度 ・送水ポンプ圧力 |
・ボイラー不着火警報 ・燃料切れ検知 ・ハウス内電力量 ・ドアスイッチ（開閉検知） |
・送水切換用電磁弁 ・換気扇 ・ブザー ・警告灯 |
■警報監視（メール送信機能付）ソフト
●各子機に接続された機器の情報をE-mailで通知します。
 |
機能 | アナログ入力の上限・下限警報 デジタル入力のON警報 リレー出力のON警報 パルス入力の上限・下限警報 指定時刻での定期メール送信 |
| 条件 | インターネットメール使用可能環境が必要です。 |
■警報監視ソフト
●子機毎に設定した警報条件により、警報音でお知らせします。
 |
機能 | アナログ入力の上限・下限警報 デジタル入力のON警報 リレー出力のON警報 パルス入力の上限・下限警報 |
| 条件 | PCにスピーカが必要です。 |
■温度センサーユニット
温度センサーと変換器のセットで使用します。
 |
測定範囲 | -20～＋50℃ |
| 接触部素材 | SUS | |
| リード線長さ | 1m（必要に応じて延長してご使用ください。） | |
| 測定精度 | ±1℃ |
■湿度センサーユニット
湿度センサーと変換器のセットで使用します。
 |
測定範囲 | 5～90%RH （推奨動作温度5～45℃） |
| リード線長さ | 1m（必要に応じて延長してご使用ください。） | |
| 測定精度 | ±5%RH |
■通信仕様
| 通信方式 | IEEE802.15.4（ZigBee準拠） |
| 周波数帯域 | 2410～2475MHz |
| 通信距離 | 最大800～1,000m（見通し） 周辺環境により変動します |
| 中継可能段数 | 最大10段（ホイップ） |
| 通信速度 | 250kbps |
| チャンネル | 14チャンネル |
| グループ化 | 10グループ |
| セキュリティ | AES128ビットによる暗号化 |
■PC仕様
| OS | WindowsXP または Vista |
| メインメモリ | 512MB以上 |
| HDD空容量 | 500MB以上の空き容量 |
| 接続ポート | USB（TypeA）が2つ以上 |

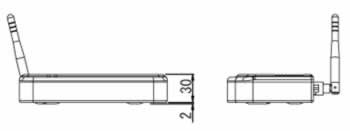

■親機外形図
■親機仕様
| 品番 | M1068W101-A100 |
| PC接続方式 | USB接続 |
| 電源 | USBにてPCより供給 |
| 消費電力 | 最大1W |
| 子機接続台数 | 最大256台 |
| 使用環境 | 温度：5～40℃ 湿度：5～80%RH（結露なきこと） |
| 外形寸法 | 160（W)×95（D）×30（H）mm （突起含まず） |
| 価格 | \110,300- |
■子機外形図
■子機仕様
| 品番 | M1068W111-A100 |
| 信号接続方式 | 差込み式端子台（0.3m㎡） |
| 電源 | AC100V 50/60Hｚ（ACアダプタ） |
| 消費電力 | 最大1W |
| 使用環境 | 温度：5～40℃ 湿度：5～80%RH（結露なきこと） |
| 外形寸法 | 160（W)×95（D）×30（H）mm （突起含まず） |
| 入力信号 | アナログ：4-20mA/1-5V切替 4点 （分解能0-20ｍAに対して10ビット） デジタル：無電圧a接点 4点 （うち2点は高速パルス入力可能） シリアル通信：RS-232C/RS-485 どちらか選択1ch（受信専用） |
| 出力信号 | デジタル：無電圧a接点 4点 （DC24V 0.5A以下） |
| 価格 | \65,300- |
■オプション
| 品 番 | 品 名 | 価 格 |
| M1068W-KANSHISOFUTO | 監視ソフト | ￥37,300.- |
| M1068W-ONDO | 温度センサー(-20～＋50℃) | ￥13,800.- |
| M1068W-SHITSUDO | 湿度センサー(5～90%RH) | ￥20,000.- |
