超音波カッターセット/品番 M863F-3441SETシリーズ

超音波カッターセット/品番 M863F-3441SETシリーズ超音波カッターセット/品番 M863F-3441SETシリーズ

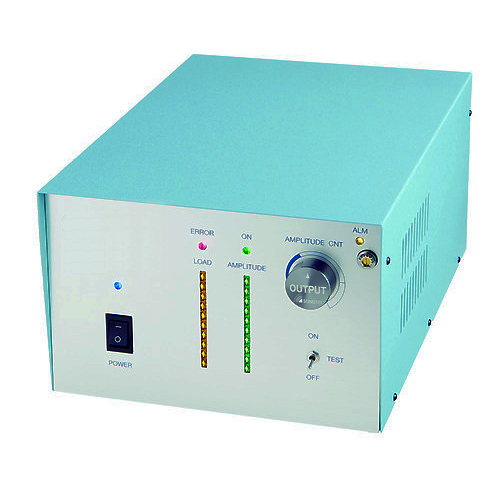

最大出力300Wの強力超音波カッター。
自動機やロボット、プロッターなど機械本体とのON/OFF、非常停止、その他リセットなど、信号のやり取りが出来る超音波コントローラーです。

超音波カッターセット
品番 M863F-3441SETシリーズ

価格は下記をご覧下さい

■特長
●最大振幅60ミクロン、出力300Wの強力超音波カッター
●自動機・ロボット・プロッターと雨再対応品
●過負荷リレー

■対象材料
●プリプレグ各種(ボロン・ケブラー・ポリエチレン繊維他)
●ゴム(加硫・未加硫・シート材・シール材・チューブ)・皮革(天然・合成)
●熱可塑性プラスチック(板材・シート材・フィルム材・積層材・床材)
●布生地・不織布・紙(特殊加工紙・コート紙)


■仕様
周波数調整 自動追尾型
最大出力 300W
出力調整 無段連続可変式
電源 AC200V 50/60Hz
消費電力 500VA
外形寸法 230W×330D×150H(mm)
重量 5.5kg

■カッター刃
品番 M863F-3110S
振動電子本体は、自動機に取付けやすいジェラルミン性の円筒型ケースです。用途に合わせてホーンを選択できるので、加工物の形状にぴったりの刃が設計できます。主に、上下方向への押し切り(ギロチン方式)、打ち抜き加工に適しています。
周波数 20kHz
振動素子 PZT電歪振動子
工具取付ねじ M8
コード長さ 4m(10mまで延長可能)
ケース材質 アルミ合金
外形寸法 φ16/φ46×168L(mm)
質量 800g(コードを除く)
A 30
B 168
C 30
D 138
E φ46
F M8

品番 セット内容 定価 価格
M863F-3441SET1 M863F-3441S+M863F-3110Sセット ¥625,000- ¥600,000-
※先端工具は付属していません。



品番 M863F-8500RRS
刃物の振動振幅を従来機種に比べてupした大振幅型です。自動機、ロボット、プロッターに取り付けやすい42φ円筒型。シート、切り抜き加工はもちろん、ロボットに装着して立体計上部分の切断、切り抜き加工に適しています。
周波数 22kHz
振動素子 PZT電歪型振動子
工具取付ねじ M6
ケース材質 SUS303
外形寸法 φ11/φ42×175L(mm)
質量 560g
刃厚 0.6mm(最小厚0.4mmから、加工内容にあった刃を製作します。)
A 175
B 37
C 116
D 22
E φ42


品番 セット内容 定価 価格
M863F-3441SET2 M863F-3441S+M863F-8500RRSセット ¥685,000- ¥657,600-



品番 M863F-8541RRS
周波数 40kHz
振動素子 PZT電歪振動子
ケース材質 SUS303
外形寸法 φ10/φ26/φ42×175L(mm)
質量 660g
刃厚 0.6mm
A 175
B 27
C 38
D 88
E 22
F φ42
G φ26
H φ10


品番 セット内容 定価 価格
M863F-3441SET3 M863F-3441S+M863F-8500RRSセット ¥725,000- ¥696,000-
