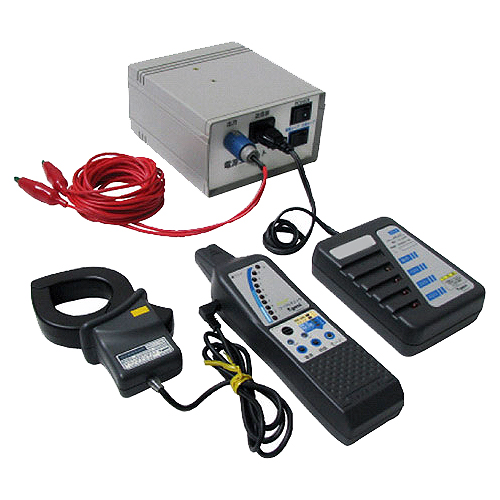

配線探査機／品番 M338WC-BT
配線探査機／品番 M338WC-BT誤切断を完全防止
手追い探査を解消
撤去ケーブルの探査(死線)
ブレーカ探査、電力量計誤結線チェック、回路電圧のチェック(活線)
配線探査機
品番 M338WC-BT
価格 \97,600-
■特長
●撤去ケーブルを確実に探査できます。(誤切断を完全防止)[撤去ケーブルの探査(死線)]
●判定が容易です。(該当ケーブルのみに反応)
●各種外部センサにより、高所ラック上ケーブルや狭隘部ケーブル探査が可能で手追い探査が不要です。
(4種類のオプションセンサを準備しています)
●ブレーカ探査や電力量計の誤結線検出ができます。(活線)
●信号漏洩防止ユニット(オプション)で探査回路以外への信号漏れを防止します。
■定格・仕様
●送信機
| 適用電圧範囲 | AC50/60Hz・DCともに12～528V |
| 方式 | 電流消費型 |
| 信号周波数 | 5kHz |
| 信号電流 | 200mAp |
| 信号時間 | 30ms |
| 信号周期 | 500ms |
| 動作表示 | LED(黄) |
| 電圧表示 | LED(赤)(100V・200V・400V) |
| 形状 | 112（H）×82（W）×30（D） |
| 質量 | 約111g |
●電源ユニット
| 適用電圧範囲 | AC100V 50/60Hz |
| 出力電流 | 電線ループ探査時：200mAP±10% |
| 大地ループ探査時：接地抵抗合計200Ωで200mAp±10% | |
| 出力コード | グリップ付き 長さ：3m |
| 形状 | 83(H)×130(W)×170(D)mm |
| 質量 | 約1kg |
●受信器
| 検出方式 | 信号電流によって発生する磁界を検出 | |
| 検出周波数 | 5kHz | |
| 内蔵センサ | コイルセンサ | |
| 外部センサ | クランプセンサ(プラグ接続式) ロッドセンサ(プラグ接続式) |
|
| 判定方法 | 10個の判定用LED(赤)点滅(受信レベル表示)及びブザー音 | |
| 感度切替 | ブレーカ探査 | 電線(接触)のLO(低)／HI(高)感度切替え、クランプはLO(低)感度のみ |
| ケーブル探査 | 電線(遠)及び電線(接触)のLO(低)／HI(高)感度切替え、クランプはLO(低)感度のみ | |
| 電源 | 9V乾電池×1個(マンガンまたはアルカリ乾電池) | |
| 電池寿命 | 約8時間(マンガン乾電池20℃連続受信) | |
| 電池寿命表示 | BAT-LED(青) (点灯＝良／点滅＝交換時期／消灯＝使用不可) | |
| オートパワーオフ | 無操作になってから10分後に自動オフ | |
| オートパワーオフ警告音 | 1.5秒(ON)→5秒(ON)→1.5秒(ON)→5秒(OFF)→3秒(ON) 最後の3秒のブザー音終了後、電源OFF |
|
| 適用外部センサ | クランプセンサ(S)(内径φ8)(オプション) クランプセンサ(M)(内径φ24)(オプション) クランプセンサ(L)(内径φ40)(標準付属) クランプセンサ(LL)(内径φ68)(オプション) ロッドセンサ(全長24～122cm可変)(オプション) |
|
| 外形寸法(mm) | 193（H）×51（W）×33（D） | |
| 質量 | 約135g (乾電池含む) | |
●クランプセンサ(L)
| 適用電圧範囲 | AC0～528V 50/60Hz・DC0～528V |
| 適用電流 | AC300A 50/60Hz・DC300A |
| クランプ部内径 | φ40 |
| 適用クランプ箇所 | 低圧絶縁電線の絶縁被覆部分(裸導体へのクランプは禁止) |
| 信号ケーブル(長) | 約90cm |
| 形状 | 128(L)×81(W)×36(D)mm |
| 質量 | 約187g |
■構成
 |
■標準セット ●送信器 ●受信器 ●電源ユニット ●クランプセンサ(L)(内径φ40) ●100Vプラグ付コード ●クリップ付コード ●出力コード ●電源ケーブル ●キャリングケース ●9Vマンガン乾電池 ●取扱説明書 |
■オプション
| M338WC-B-F2T | M338LC-C-F3T | M338LC-C-F1T |
 |
 |
 |
| M338LC-C-F7T | M338BU-A-5KT | |
 |
 複数のブレーカ(接続線)でほぼ同じ程度に判定用LEDが点滅する場合に使用すれば誤反応を防止および軽減できます。 |
|
| 品 番 | 品 名 | 価 格 |
| M338BU-A-5KT | 信号漏洩防止ユニット | ￥32,800.- |
| M338LC-C-F1T | クランプセンサ(M) | ￥33,400.- |
| M338LC-C-F3T | クランプセンサ(S) | ￥22,300.- |
| M338LC-C-F7T | クランプセンサ(LL) | ￥31,600.- |
| M338WC-B-F2T | ロッドセンサ | ￥18,500.- |
