プッシュプルゲージ/品番 M873N-10N
プッシュプルゲージ/品番 M873N-10NM873N-10Nシリーズは、小型かつ高精度で、操作性・携帯性に優れたお求めやすいアナログ式の荷重計測器です。
操作系はボタンひとつの手軽さ。
シンプル・軽量設計も魅力です。
10Nから500Nまで6種のバリエーションを用意しています。
プッシュプルゲージ
品番 M873N-10N
価格は下記をご覧下さい
■特長
●高分解能
1/200の高分解能。また、読取りやすいシンプルな目盛を採用しています。
●高精度
アナログ式ながら、測定精度はフルスケールの0.5％以下。（AN-10は1％以下）
●優れた操作性
ボタンは親指で押しやすい位置に配置しています。
ゼロ戻しは軽くワンプッシュ。
ピーク/トラック切替もワンタッチです。
●シンプル･軽量
片手でもらくらく操作できるシンプル・軽量設計。
また手になじむシンプルデザインを採用しています。
●豊富なバリエーション
10Ｎから500Ｎまで6種類を用意しています。
●付属品
計測用先端治具6点、専用収納ケース
■あらゆる力測定の分野で性能をフルに発揮します。
| 引く | 引張スプリング・ゴム等の力を簡易測定 |
| 押す | キースイッチの操作力測定：電話・電卓・リモコン等 |
| 挿抜力 | コネクター挿入力・抜去力測定を同時に試験できます。 |
| 割る | ガラス・カーボン・セラミック・プラスチック・新素材等の割れる最大荷重のホールド |
| 曲げる | 薄板・丸棒・木材等曲げる力の測定 |
| 剥がす | 剥離試験：セロテープ、PCB、粘着テープ等の剥離試験 |
| 伸び | 伸び試験：ゴム新素材の引張試験 |
| 硬さ | 硬さ測定：錠剤、果実、口紅、粘度等の測定 |
| 開ける | ポップルテスト：プル缶の開口時に生じる最大荷重のホールド |
| 引張強度 | 引張り強度試験：ターミナルの引張強度、引抜力試験、力シメ強度 |
| 破断 | 破断試験：電線、銅線等の引張り破断試験 |
| スイッチ | 接点入力測定：メカ接点の操作力測定、接点状態の変化点検出 |
■外形寸法
■標準セット
■仕様
| 品番 | 最大測定範囲 | 最小目盛 | ストローク | 価格 |
| M873N-10N | 10N | 0.05N | 10mm | \26,100- |
| M873N-20N | 20N | 0.1N | \26,100- | |
| M873N-50N | 50N | 0.25N | \26,100- | |
| M873N-100N | 100N | 0.5N | \26,100- | |
| M873N-200N | 200N | 1N | \26,100- | |
| M873N-500N | 500N | 2.5N | \26,100- |
プッシュプルゲージ/品番 M873K-10N
M873K-10Nシリーズは、海外事業所向けのアナログハンディーフォースゲージです。
小型かつ高精度はM873N-10Nシリーズと同様。
Nとkgfの二重目盛タイプです。
10Nから500Nまで6種のバリエーションを用意しています。
※日本国内ではご使用になれません。ご注文時に使用国を必ずお知らせ下さい。
プッシュプルゲージ
品番 M873K-10N
価格は下記をご覧下さい
■特長
●高分解能
1/200の高分解能。読取りやすいシンプルな目盛を採用しています。
また、M873K-10Nシリーズでは海外事業所向けにkgf表示を併記しています。
●高精度
アナログ式ながら、測定精度はフルスケールの0.5％以下。（NK-10は1％以下）
●優れた操作性
ボタンは親指で押しやすい位置に配置しています。
ゼロ戻しは軽くワンプッシュ。
ピーク/トラック切替もワンタッチです。
●シンプル･軽量
片手でもらくらく操作できるシンプル・軽量設計。
また手になじむシンプルデザインを採用しています。
●豊富なバリエーション
10Ｎから500Ｎまで6種類を用意しています。
●付属品
計測用先端治具6点、専用収納ケース
■あらゆる力測定の分野で性能をフルに発揮します。
| 引く | 引張スプリング・ゴム等の力を簡易測定 |
| 押す | キースイッチの操作力測定：電話・電卓・リモコン等 |
| 挿抜力 | コネクター挿入力・抜去力測定を同時に試験できます。 |
| 割る | ガラス・カーボン・セラミック・プラスチック・新素材等の割れる最大荷重のホールド |
| 曲げる | 薄板・丸棒・木材等曲げる力の測定 |
| 剥がす | 剥離試験：セロテープ、PCB、粘着テープ等の剥離試験 |
| 伸び | 伸び試験：ゴム新素材の引張試験 |
| 硬さ | 硬さ測定：錠剤、果実、口紅、粘度等の測定 |
| 開ける | ポップルテスト：プル缶の開口時に生じる最大荷重のホールド |
| 引張強度 | 引張り強度試験：ターミナルの引張強度、引抜力試験、力シメ強度 |
| 破断 | 破断試験：電線、銅線等の引張り破断試験 |
| スイッチ | 接点入力測定：メカ接点の操作力測定、接点状態の変化点検出 |
■外形寸法
■標準セット
| 品番 | 最大測定範囲 | 最小目盛 | ストローク | 価格 |
| M873K-10N | 10N/1Kgf | 0.05N/10gf | 10mm | \26,100- |
| M873K-20N | 20N/2Kgf | 0.1N/20gf | \26,100- | |
| M873K-50N | 50N/5Kgf | 0.25N/50gf | \26,100- | |
| M873K-100N | 100N/10Kgf | 0.5N/100gf | \26,100- | |
| M873K-200N | 200N/20Kgf | 1N/200gf | \26,100- | |
| M873K-500N | 500N/50Kgf | 2.5N/500gf | \26,100- |

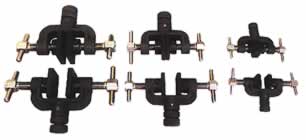

■共通アタッチメント
弊社では各種試験用の専用治具を標準として用意しております。
| 汎用チャック | フィルムチャック | |
 |
 |
|
| くさびチャック | ワイヤーチャック | ローラーチャック |
 |
 |
 |
| 丸型チャック | X-Y テーブル | 平バイス |
 |
 |
 |
■共通オプション
※プッシュプルゲージは付属しません。
| M873SH-200LN | M873SV-200HN |
 |
 |
| M873SV-500LN | |
 |
|
| 品番 | 許容容量 | ストローク | 最大間口 | 価格 |
| M873SH-200LN | 200N | 25mm | 180mm | \168,800- |
| M873SV-200HN | 200N | 100mm | 180mm | \121,900- |
| M873SV-500LN | 500N | 100mm | 400mm | \91,900- |
