耐熱80度大型タンク/品番 MC11HPVC-200LS
耐熱80度大型タンク/品番 MC11HPVC-200LSポリエチレンとポリプロピレンの特殊複層構造で強靭な耐熱容器を実現。
耐熱ＰＶＣの密閉型マンホールを採用
融着型アンカーを標準装備（2000L以上）
耐熱80度大型タンク
品番 MC11HPVC-200LS
価格は下記をご覧下さい
■特長
製品の基本寸法はＵＬタンクに準じます。
マンホールは全てボルト式耐熱ＰＶＣ製が標準となります。
200L～1500L のアンカーは金属製の現地取付け型となります。
2000L 以上は融着アンカーとＳＵＳプレートがセットになります。
取り付け可能なノズルは天板20A・25A・40A・50A、側面25A・50A を設定しております。

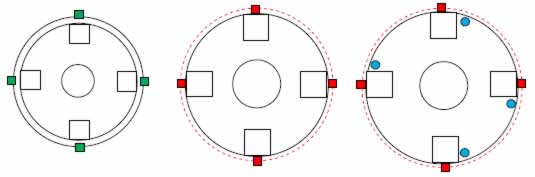

| 耐熱200～1500 ■押え金具(現地取付け)90°ごと |
耐熱2000～3000 ■融着アンカー |
耐熱4000～5000 ■融着アンカー●吊フック |
 |
||
※アンカー施工注意！ 製品設置後、運転による温度上昇により寸法が約１％膨張します。
■200～1500 のアンカー金具は本体壁面から10mm 程度外側に余裕を持たせて取付けして下さい。
■2000 以上の融着アンカーは長穴最外部に打込み完全に締め込まずＷナットでロックして下さい。
 |
 |
 |
 |
●吊りフックの取扱については、取扱説明書の手順に従って十分に注意して作業して下さい。
（取扱説明書は製品納入時に同梱包していますが、事前に必要な場合は御連絡下さい。）
●耐熱4000～5000
■蓋部
●内層：ポリプロピレン(ナチュラル)
●外層：ポリエチレン(ブラック)
■仕様
| 品番 | 容量 | 外径 (mm) |
胴部高 (mm) |
全高 (mm) |
肉厚 (mm) |
P.C.D (mm) |
重量 (kg) |
価格 |
| MC11HPVC-200LS | 200L | 670 | 650 | 770 | 8.0 | - | 18 | \76,500- |
| MC11HPVC-300LS | 300L | 760 | 760 | 910 | 8.0 | - | 26 | \100,000- |
| MC11HPVC-500LS | 500L | 1000 | 710 | 880 | 8.0 | - | 39 | \141,300- |
| MC11HPVC-750LS | 750L | 1026 | 1025 | 1235 | 8.0 | - | 45 | \158,900- |
| MC11HPVC-1000LS | 1000L | 1106 | 1160 | 1400 | 8.0 | - | 55 | \mail- |
| MC11HPVC-1500LS | 1500L | 1290 | 1315 | 1610 | 8.0 | - | 81 | \mail- |
| MC11HPVC-2000LS | 2000L | 1420 | 1490 | 1805 | 8.0 | 1540 | 93 | \285,400- |
| MC11HPVC-3000LS | 3000L | 1625 | 1625 | 2005 | 8.0 | 1745 | 143 | \447,200- |
| MC11HPVC-4000LS | 4000L | 1740 | 1940 | 2295 | 14.0 | 1860 | 178 | \553,000- |
| MC11HPVC-5000LS | 5000L | 1890 | 2050 | 2405 | 14.5 | 2010 | 215 | \617,800- |
■標準付属品
| 品番 | 耐熱マンホール | 融着アンカー(×4) | アンカー座金(×4) | 吊りフック(×4) |
| MC11HPVC-200LS | ○ | - | - | - |
| MC11HPVC-300LS | ○ | - | - | - |
| MC11HPVC-500LS | ○ | - | - | - |
| MC11HPVC-750LS | ○ | - | - | - |
| MC11HPVC-1000LS | ○ | - | - | - |
| MC11HPVC-1500LS | ○ | - | - | - |
| MC11HPVC-2000LS | ○ | ○ | ○ | - |
| MC11HPVC-3000LS | ○ | ○ | ○ | - |
| MC11HPVC-4000LS | ○ | ○ | ○ | ○ |
| MC11HPVC-5000LS | ○ | ○ | ○ | ○ |
