熱電対出力付放射温度センサ／品番 M1241-IR14T02-C1
熱電対出力付放射温度センサ／品番 M1241-IR14T02-C1熱電対出力付のローコストな放射温度センサです。
- 40～600℃のワイドな計測範囲と優れた耐環境性を実現
- 20～130℃の環境で使用可能
熱電対出力付放射温度センサ
品番 M1241-IR14T02-C1
価格は下記をご覧下さい
■特長
●熱電対出力を標準装備、簡単データロギング
●周囲温度-20～130℃で使用可能
●ワイドな測定温度範囲 -40～600℃
●放射率変更・スケーリングが簡単、プログラマ不要
●リレー出力装備（オプション）
●φ2.4mmの小スポット測定（オプションレンズ使用時）

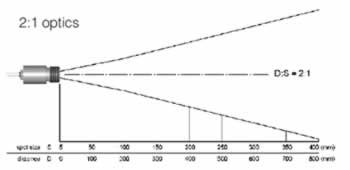

■測定視野範囲図(標準)

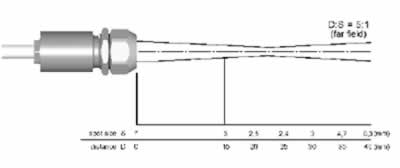

■測定視野範囲図(CFレンズ使用時)
■センサヘッド外形寸法図

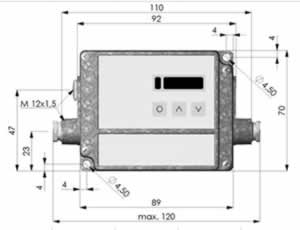

■アンプユニット外形寸法図
■クローズフォーカスレンズ外形寸法
■取付金具外形寸法
■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。
■仕様
| 測定温度範囲 | -40～600℃ |
| 測定精度 | ±1%もしくは±1℃のどちらか大きい方(周囲温度23℃±5℃,測定対象物>0℃） |
| 再現性 | ±0.5℃もしくは±0.5℃のどちらか大きい方 |
| 応答時間 | 150ms(95%応答) |
| 測定視野範囲 | 2:1(90%応答) |
| アナログ出力 | 4-20mA／0～20mA／0-5V／0-10V／熱電対J･K出力切替 |
| 信号処理 | ピークホールド/バレーホールド/アベレージング |
| 測定波長 | 8～14μｍ |
| 放射率補正 | 0.100～1.100 |
| 使用周囲温度 | センサヘッド：-20～130℃ アンプユニット0～85℃ |
| 使用周囲湿度 | 10～95%RH（結露なきこと） |
| 保護構造 | IP65(NEMA-4) |
| 材質 | センサヘッド：ステンレス アンプユニット：亜鉛ダイキャスト |
| 電源電圧 | 8-36VDC/max.100ｍA |
| 出力インピーダンス | 電流（ループ抵抗500Ω以下）電圧（負荷インピーダンス100KΩ以上）熱電対（20Ω） |
| 外形寸法 | センサヘッド：φ28×14mm(M12×１） アンプユニット：89 mm x 70 mm x 30 mm |
| 質量 | センサヘッド：約40g アンプユニット：約420g |
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
| 品番 | 仕 様 | 価格 |
| M1241-IR14T02-C1 | センサヘッドケーブル1m仕様 | \59,400- |
| M1241-IR14T02-C3 | センサヘッドケーブル3m仕様 | \64,800- |
| M1241-IR14T02-C8 | センサヘッドケーブル8m仕様 | \72,000- |
| M1241-IR14T02-C15 | センサヘッドケーブル15m仕様 | \82,800- |
| M1241-MH300147 | 取付金具 | \6,300- |
| M1241-MH360124 | クローズフォーカスレンズ | \13,500- |
| M1241-CC | 校正成績書 | \22,500- |
