直読式T型トルクレンチ/品番 MD31T23N-ST

直読式T型トルクレンチ/品番 MD31T23N-ST直読式T型トルクレンチ/品番 MD31T23N-ST

ボルトに安定したトルクを伝える、締付・測定兼用トルクレンチ。

直読式T型トルクレンチ
品番 MD31T23N-ST
価格は下記をご覧下さい


■特長
・DBの両手操作形。
・軽量、見やすい目盛、検査・締付用として最適。
・目盛は左右トルクが刻まれ、細い指針、見やすいダイヤルは正確なトルク値を指示します。
・プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
・最大値の読み取りに便利な置針(おきばり)が標準装備。
・両手、または2人で荷重をかけられるため手力は相殺され理想的な締め付け、検査ができます。
・ダイヤル目盛は回転させることができるため、設定トルクに指針を合わせ、“0”で完了することも可能です。
・EU圏内でも安心して使用可能。ISO6789 Type I Class A の校正手順に準拠。
・T型はロシアでもご利用いただけます。

■置針(オキバリ)の例 [7N・m付近の赤い針が置針(オキバリ)です]



■タイプ
MD31T90N-ST
MD31T700N-ST

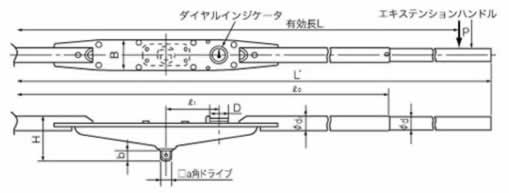

■寸法図
MD31T23N-ST/MD31T45N-ST
MD31T90N-ST/MD31T180N-ST
MD31T700N-ST/MD31T1000N-ST
MD31T1400N-ST/MD31T2100N-ST
MD31T2800N-ST/MD31T4200N-ST


■仕様
品番 トルク測定範囲 寸法(mm) 質量 最大トルク時
の手力P[N]
最小~最大 1目盛 有効長 全長 全幅 全高 角ドライブ
N・m N・m L L` B H a b kg
MD31T23N-ST 3~23 0.5 180 205 61.2 127.5 9.53 11 0.41 128
MD31T45N-ST 5~45 0.5 225 261 61.2 141.5 9.53 11 0.53 200
MD31T90N-ST 10~90 1 340 376 61.2 163 12.7 15.5 0.8 265
MD31T180N-ST 20~180 2 620 656 61.2 182 12.7 15.5 1.2 290
MD31T700N-ST 70~700 10 1150 1300 91 101 19.05 20.5 4 608
MD31T1000N-ST 100~1000 10 1480 1630 91 117 25.4 26.5 4.8 676
MD31T1400N-ST 200~1400 20 1730 1880 91 123 25.4 26.5 6.2 809
MD31T2100N-ST 200~2100 20 2320 2500 91 130 25.4 26.5 10 905
MD31T2800N-ST 300~2800 50 2760 2960 94 144 38.10 42 15.5 1015
MD31T4200N-ST 400~4200 50 3460 3660 104 161.3 38.10 42 21.5 1214

品番 寸法(mm) 価格
本体
H1 M N d1 L0 L1 d0 d
MD31T23N-ST 95 94 71 16 - - - - ¥38,400-
MD31T45N-ST 113 94 82 16 ¥38,500-
MD31T90N-ST 140.5 94 102.5 21 ¥44,800-
MD31T180N-ST 162.5 94 118.5 21 ¥54,800-
MD31T700N-ST - - - - 1300 143 34 ¥162,400-
MD31T1000N-ST 1630 144 34 ¥176,000-
MD31T1400N-ST 1880 156 34 ¥196,000-
MD31T2100N-ST 1200 158 40 34 ¥214,400-
MD31T2800N-ST 1600 165 45 40 ¥246,400-
MD31T4200N-ST 2000 165 48.6 40 ¥284,800-
MD31T700N-ST~MD31T4200N-STは受注時製作品です。
