ハンディトルク計／品番　M1HTG2-2Nシリーズ

●ねじ・ボルト類の増し締め、戻しトルクの測定
●ねじ・ボルト類の破壊試験、強度確認
●ロータリースイッチのトルク測定
●モーター停止時の軸の転がり抵抗測定

ハンディトルク計
品番　M1HTG2-2Nシリーズ
価格は下記をご覧下さい

■特長
●計測軸のベアリング指示を採用。計測中に発生する曲げ・圧縮・引張力の影響を軽減。
●計測時の最大トルク値を維持するピークホールド機能が善騎手に標準設定されています。
●上下限値判別するコンパレータ機能、後解析が可能なメモリー機能付き。
●オーバーロードの際は、LED、アラームで警告します。
●RS232C出力端子が装備されているのでパソコン、プリンタへ接続できます。

■タイプ

M1HTG2-2N、5N、200Nc、500Nc	M1HTG2-10N、1000Nc	標準ピンチャック

■総合仕様

品番		M1HTG2シリーズ
測定単位		N-m または N-cm
表示		符号付4桁LED・単位・モード・警告LED・判定LED
サンプリング周期		1000回/秒
表示更新周期		10回/秒
許容過負荷		使用最大トルクの約150％（約110％以上でLED点滅、ブザー警告）
センサー部先端アタッチメント		φ0.5～6.5mm標準ピンチャック（別売りオプションも有ります。）
A/D変換器		24ビット?Σ方式
演算装置		8ビット　1チップマイクロプロセッサー
精度		±0.5％F.S.以内
バッテリー使用時間		満充電にて約8時間（充電約10時間）
使用温度		0～+40℃
電源		ニッケル水素電池、外部ACアダプタ

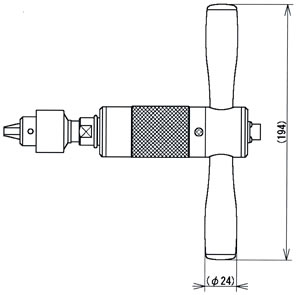

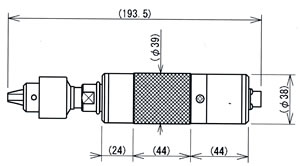

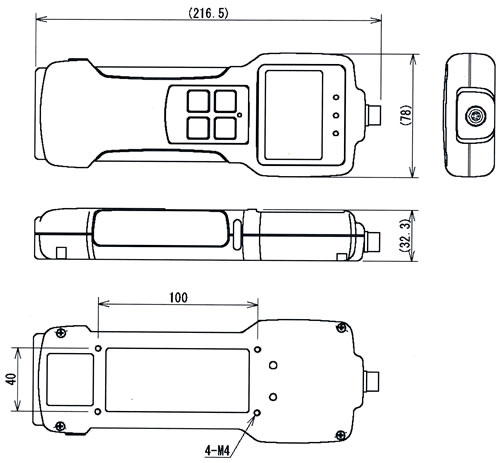

寸法		下記図参照
重量	表示部	約410g
	センサー部	M1HTG2-2N、5N、200Nc、500Nc：約530g
		M1HTG2-10N、1000Nc：約600g
出力機能		シリアル：RS232C
		ミツトヨデジマチック
		アナログ：約±2VF.S.
		コンパレータ判定出力（+NG、OK、-NG）オープンコレクタ　最大30VDC　10mA
		オーバーロード警告出力（OVL）オープンコレクタ　最大30VDC　10mA
外部接点入力端子		ゼロクリア、ピーク/トラックモード切替、データ出力
ピークモード		時計回転 AND 反時計回転　または　時計回転 OR 反時計回転
コンパレータ機能		上限値、下限値を設定し範囲内外をLED表示及び出力
メモリー機能		最大メモリー数1000
アラーム機能		オーバーロード警告（使用最大トルクの約110％以上）
		+NG（ON/OFF設定可）
その他機能		オートゼロクリアー（1.0～25.5秒設定）
		ダンピング機能（7段階設定）
自動電源オフ		5、10、30、60分またはOFF設定可

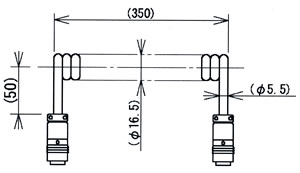

付属品		・専用AC充電アダプタ（100V、120V、230V各仕様あり）※ ・センサー接続ケーブル（カールコード）35cm ・補助ハンドル（M1HTG2-10N、1000Ncのみ）・検査成績表、・取扱説明書、・専用収納ケース

※仕向地により商品電源電圧が異なります。メーカーでは3種類の電圧値を用意しておりますので、
使用場所の商品電源電圧値をご確認の上、ご注文の際には必ず商品用電源電圧値をお知らせください。

■M1HTG2シリーズ各仕様

品番	使用最大トルク	表示	最小分解能	価格
M1HTG2-2N	2N-m	2.000N・m	0.001N・m	￥158,500-
M1HTG2-5N	5N-m	5.000N・m	0.001N・m	￥158,500-
M1HTG2-10N	10N-m	10.00N・m	0.01N・m	￥158,500-
M1HTG2-200Nc	200N-cm	200.0N・cm	0.1N・cm	￥158,500-
M1HTG2-500Nc	500N-cm	500.0N・cm	0.1N・cm	￥158,500-
M1HTG2-1000Nc	1000N-cm	1000N・cm	1N・cm	￥158,500-

■センサー部先端アタッチメントオプション
M1HTG2シリーズではご希望によりセンサー部先端アタッチメントの変更が可能です。

品番	M1TA-01I	M1TA-02I	M1TA-03I
画像
品名	9.5角トルクレンチ	トルクドライバー	ピンチャック（大）
形状	9.5mm角ソケット	＋：No.1×50mm ＋：No.2×50mm －：6.3×50mm （3本1セット）	φ1.2～13mmピンチャック
重量	約100g	約100g	約600g
価格	￥Mail-	￥Mail-	￥Mail-
