プロペラ型風向風速発信器/品番 M9K-30-T

プロペラ型風向風速発信器/品番 M9K-30-Tプロペラ型風向風速発信器/品番 M9K-30-T

M9K-30-Tは各種風向風速の発信器として、プロペラ型による風速発信部(磁気パルス式)と飛行機型尾翼による風向発信部(光エンコーダ式)によって得る信号を、IC回路により瞬間風速・瞬間風向を直線化したDC信号に変換出力し、また平均風速用として風速発信出力を方形波状のパルスに変換出力します。

プロペラ型風向風速発信器
品番 M9K-30-T
価格 \295,000-


■特長
●風速検出には磁気パルス、風向検出は光エンコーダを採用し、信号取り出しをブラシレス構造として、経年変化や周囲温度の影響に優れています。
●ブラシレス構造の採用とプロペラやボディのプラステック化により、起動風速が0.3m/sと低く微風(0.4m/s)から強風(70m/s)まで測定します。
●風速変動に対する追従性が飛躍的に向上し、距離定数は4.0m以下。(従来型8.0m)
●発信器からは直線化されたアナログ信号を出力しますので、データロガ・記録計にダイレクトに接続できます。
●本体重量は3.2kgと小型軽量化(従来型 5.9kg)また取付方式は差込式とし、鋼管製の支柱に差込固定するだけなので、高所における脱着作業も簡単です。
(オプションにより、従来のフランジ取付方式も可能です。)

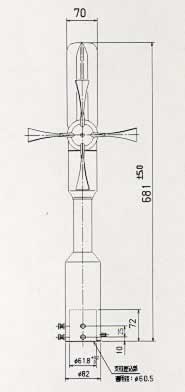

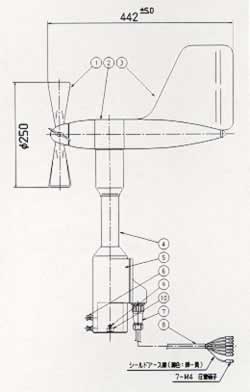

■寸法図



■仕様
品番 M9K-30-T
検出方式 風速:プロペラ型磁気パルス式(24PPR)
風向:飛行機型矢羽根光エンコーダ式(分解能22.5°)
起動風速 0.3m/s
耐風速 90m/s
アナログ出力 風速:0~6V DC/0~70m/s
風向:0~6V DC/0~540°
許容負荷抵抗:10kΩ以下
パルス出力 アナログ出力と同時並列に出力
風速パルス:1043P/60m/s波高値:(約)±8VP-P
精度(気象庁規格) 風速:6m/s以下の時±0.3m/s
風速:6m/s超過の時±5%
電源電圧 DC12V(10~15V) 消費電流:約18mA(max)
耐サージ 誘導雷等のサージ保護回路内蔵 最大電流耐量:10kV 8/20μs
寸法・重量 681(H)×442(W)×φ82(ベース部分外形) 約3.2kg

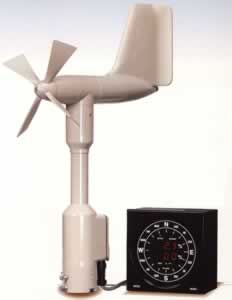

■組合わせた場合
●プロペラ型風向風速発信器/品番 M9K-30-T
●風向風速指示器/品番 M9KG-553B-ST




風向風速指示器/品番 M9KG-553B-ST



M9KG-553B-STは、センサより測定される風向/風速信号を受信し、風向指示を16方位に配列したLEDによるドット表示、風速指示はデジタルメータによる10分間平均風速及び、瞬間/最大瞬間風速の切換表示を行います。
これらの各要素は出力機能によりDC信号として変換出力します。
また各種オプションとして風速値に対する警報機能や、アイソレーション出力、RS232C出力機能などをもちます。


風向風速指示器
品番 M9KG-553B-ST
価格 \254,000-



■特長
●センサにより常時測定される風向信号を受信して、風向指示を16方位に配列したLEDによるドット表示します。
●センサにより常時測定される風速信号を受信して、10分間平均風速及び、瞬間/最大瞬間風速の切替表示します。
●オプション機能として、風速値に対する警報機能が可能です。
●オプション機能として、アイソレーション出力が可能です。
●オプション機能として、RS232C出力が可能です。


■仕様
品番 M9KG-553B-ST
デジタル表示部 風速:LED(赤)3桁 文字高さ15mm 最小単位0.1
風向:360°を16分割 三角/四角形LED(赤)二個直列点灯表示
風速表示 瞬間風速/最大瞬間風速モード切換方式
?瞬間風速:0~70.0m/s 0.2秒毎改新
?最大瞬間風速:0~70.0m/s 10分毎改新(リセット機能“自動”設定時)
?10分間平均風速:0~50.0m/s 2分毎改新 最小表示単位:0.1m/s
AD変換方式:二重積分方式 単独精度:1/2LSB
風向表示 瞬間風向:16方位ドット表示(540°Shift) 360°を16分割 LED(赤)二個直列点灯表示
風速平均方式(機能部) パルス積分10分間演算平均方式 2分間毎に移行して出力及び表示
風速モード切替(機能部) 押ボタン式:約1秒間押す毎に、風速表示のモードを切替え
リセット機能(機能部) 手動:押ボタン式リセットスイッチにより各風速の出力表示値をリセット
自動:リセット端子オープンで最大瞬間風速のみ出力及び表示値を10分毎にリセット
固定:リセット端子ショートで最大瞬間風速のみ出力及び表示値をホールド
出力信号 標準:0~10mV DC及び0~1V DC
オプション:4~20mA DCまたは0~5V DC(オプション選定時は標準の0~1V出力なし)
出力レンジ ?瞬間風速:0~70m/s
?最大瞬間風速:0~70m/s
?10分間平均風速:0~50m/s(パルス積分)
?平均化風向:0~540°Shift(標準)0~360°
許容負荷抵抗 ?電圧出力:100kΩ以上
?電流出力:500Ω以下
寸法・重量 190(H)×190(W)×121(D) 重量:3.0kg
