X線検針機/品番 M606NX-500H

X線検針機/品番 M606NX-500HX線検針機/品番 M606NX-500H

検針と機械づくりのパイオニア
デュアルモニターを標準搭載。
カラー画面設定や、ポイント拡大などを同時表示より確実な検査を行うことができます。

X線検針機
品番 M606NX-500H
価格は下記をご覧下さい


■特長
●フルオートな操作環境
初期調整(キャリブレーション)、試験険査、電源オフまで、エックス線設備の複雑な操作をすべて自動で行います。
●高精度センサー
高精度なエックス線ラインセンサーを使用し、300μm(マイクロメーター)の異物まで撮影することができます。
(注意:SUS球を基準としており、材質によっては、クリアな画像が得られないことがあります。)
●超高速プロセッサー
大容量のエックス線撮影画像を高速に処理をするため、64Bitの超高速CPU(Corei7)と大容量8GBのメモリーを搭載し、 2倍以上の処理能力を実現しました。(当社比)性能向上のため、予告なく変更することがあります。
●デュアルモニター
デュアルモニターを標準搭載し、異なった画面設定、ポイント拡大などを含め、計6つ画面を同時表示しながら検査を行うことができます。
●フルカラー表示
フルカラーの検査画面がより異物発見を容易にします。
●可変速撮影
対象製品に応じて、高速・標準・低速(高精度)の3段階の速度を選択して撮影できます。
●メモリー機能
品種ごとに異なる、エックス線の強さ、画面設定、自動検出の有無、コンベア、速度、撮影範囲といった設定条件、画像の保管などを、メモリーに保存可能です(30品種)
●トレーサビリティ
すべての撮影画像を保存し、同時にその番号をラベルプリンタで出力することが可能です。
もちろんカラープリンターを使用し、撮影画像をカラーで印刷したり、ネットワークを用いて、離れた場所に画像を転送することも可能です。
●簡易寸法測定
エックス線撮影画面から、2点間の長さを簡易計測することができます。(ベルト面)
●簡易自動判定
異物の見落としを極力少なくするため、エックス線画像から異物検索のアシスタントを行います。
(100%の検出を保証するものではありません。)
●マルチランゲージ対応
海外での使用も想定し、日本語・英語・中国語を標準搭載、その他の言語にも対応可能です。
●安全重視の設計
作業員が不用意に被曝しないよう、各種の安全対策が施されています。
●大型LEDによる状態表示
基本モニターのほかに、本体側に採用された大型液晶モニターでもエックス線検査装置の状態や投入の可否などを一目で確認することができます。
●X線保護機能
電源オンオフ時に負荷がかからないよう、オートエージングや、オートクーリング機能を搭載しています。
さらに、検査時には、状況に応じてエックス線出力を自動調整し、エックス線管の長寿命化を目指します。
●左右投入可能
設置状況に応じて、右・左のどちらからでも製品投入可能です。
(設定変更が必要です)
●エコ省エネ機能
運転状況を検知し、無駄な消費電力を抑えるよう、自動的に制御します。



■簡易異物自動判定
簡易自動判定機能を標準搭載しました。
異物と判定した場合に赤い枠をつけ、さらに音と映像で作業員に通知します。



■重なり画像処理
従来探知が難しかった、ブラジャーワイヤーなどに重なった異物を独自の画像処理で認知しやすくなりました。



■フルカラー表示
フルカラーの検査画面が異物発見を容易にします。
靴カラー 靴カラー反転
靴白黒 靴黒白

■大型液晶
本体に2ヵ所、大型の液晶を配置し、検査装置の状態を一目で確認できるようにしました。



■エッジ強調機能
ぼやけた画像で長時間作業を行うと目や疲労や集中力の低下を起こします。
エックス線撮影画像をくっきりした画像に最適化し検査員に優しい映像を提供します。
エッジ強調無
エッジ強調有

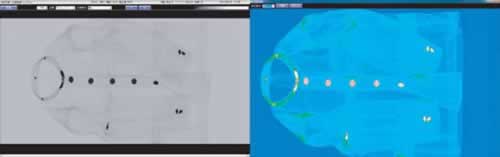

■デュアル画面表示
標準装備のデュアルモニターを使用し、左右別々の画面を表示することができます。
学生服白黒画像 学生服カラー画像


■ポイント4画面表示
細かい付属品や異物の入り易い部分をポイント拡大することで、きめ細やかな検査が可能になりました。
鞄カラー画像 鞄ポイント拡大4画面


■高精細画面
針や穴や、針先、釘の先端も認識できる超解像度のエックス線センサーを採用し、鮮明な画像で容易な検査が可能になりました。
ミシン針DB1 #14(左) #11(右) ハイヒール

■検査範囲
M606NX-500H M606NX-600H

■寸法図 ( )内はM606NX-600Hの寸法です。



■仕様
品番 M606NX-500H M606NX-600H
搬送ペルト幅(mm) 500 600
ベルド速度 10m/分 15m/分 20m/分(選択式) 10m/分 15m/分 20m/分(選択式)
ベルド搬送方向 右投入 左投入(設定可) 右投入 左投入(設定可)
検査品サイズ W×Hは図面参照
製品長=400~1400mm(可変)
W×Hは図面参照
製品長=400~1400mm(可変)
トンネルサイズ(mm) 520(W)×300(H) 620(W)×300(H)
最大搬送重量 30kg (20m/分) 30kg (20m/分)
出入りロ安全センサ
(手を入れると数秒後にX線停止)
有り 有り
最小撮像能力 SUS球 φ0.3mm SUS球 φ0.3mm
ラインセンサー 高解像度ストレート型
(デュアルモニター対応)
高解像度ストレート型
(デュアルモニター対応)
ラインセンサ画素数 1280画素 1536画素
センサー幅 512mm(検査範囲図を参照ください) 614mm(検査範囲図を参照ください)
X線管電圧 30~75kV 30~75kV
X線管電流 0~3mA 0~3mA
液晶ディスプレイサイズ 24インチワイド(デュアルモニタ標準装備)
※オプション変更可
24インチワイド(デュアルモニタ標準装備)
※オプション変更可
液晶ディスプレイ画素数 1920×1200画素 (1920×1080) 1920×1200画素 (1920×1080)
OS Windows7(64Bit版) Windows7(64Bit版)
搭靭メモリー 8GB 8GB
ハードディスク 1T 1T
撮影条件プリセット 30品種〈カラー/反転/エックス線/ベルト出力等を記憶) 30品種〈カラー/反転/エックス線/ベルト出力等を記憶)
画像強調:LUT 検査品種毎に設定可(カラー表示可 反転可) 検査品種毎に設定可(カラー表示可 反転可)
画像強調(エッジ強調) 有り 有り
画像表示倍率 0.4倍(縮小)~16倍拡大の範囲
(マウススクロール使用可)
0.4倍(縮小)~16倍拡大の範囲
(マウススクロール使用可)
画像印刷 PE用プリンタに自動、又は手動ボタンで印刷可 PE用プリンタに自動、又は手動ボタンで印刷可
X線検査済ラベル
〈ラベルプリンタはオプション)
X線検査済ラベル(会社名、製造番号他記載)自動印刷 X線検査済ラベル(会社名、製造番号他記載)自動印刷
画像保存機能 上記プリント内容付き画像を自動、又は手動保存により検査後の品物のトレーサビリティー可能 上記プリント内容付き画像を自動、又は手動保存により検査後の品物のトレーサビリティー可能
画像保存フォーマット TlFF、 BMP、JPEG TlFF、 BMP、JPEG
自動検針機能 標準(検知できない異物もあります) 標準(検知できない異物もあります)
本体サイズ 2010×890×1570(H) 2010×990×1570(H)
電源電圧 AC90~240V 50/60Hz(移設の場合はベルトモーター交換) AC90~240V 50/60Hz(移設の場合はベルトモーター交換)
X線漏れ線量 1μSv/h 以下 1μSv/h 以下
消費電力 0.8kVA 0.8kVA
動作温度 5~35℃ 5~35℃
動作湿度 20~80%RH (結露なき事) 20~80%RH (結露なき事)
重量 約700kg 約750kg
オプション 投入用コンベアー 排出用ローラーコンベアー
PC用プリンタ(各種選択可) ラベルプリンター
投入用コンベアー 排出用ローラーコンベアー
PC用プリンタ(各種選択可) ラベルプリンター
価格 \4,741,000- \5,217,000-
