■特長
●チェックセンサのみで連続測定が可能
　アナログ出力内蔵。用途に合わせて様々な機器にデータを送れます。
●設置場所を選ばないコンパクトサイズ
　わずかなスペースで簡単に設置できます。
●ワイパー洗浄装置内蔵でらくらくメンテナンス
　1ヶ月に1度、窓面を確認するだけの簡単メンテナンス
●材質はSUS316L、光学窓にサファイアガラス採用
　耐食性、耐久性に優れています。

●ワイパー洗浄方式

■使用例

最終排水の濁度簡易チェックとして
　●濁度計未設置の場合（小規模排水など）


・コスト面から計測機器を導入していない・定期的に採水し、外部に濁度計測を委託している	・少ない投資で設置が可能です。・連続的な簡易モニタリングが実現します

各系列の面的な濁度モニタリング
　●最終排水の管理のみに濁度計を設置の場合（大規模排水など）　　


・最終排水の管理のため、どの系列の濁りなのかわからない・メンテナンスに時間とコストがかかる	・複数導入しても低コストなので、各系列にチェッカーを設置すれば濁りの発生している系列を容易に確認できます

その他の用途
　SSやBOD等の簡易チェックの他、界面の監視、凝集剤の制御にも利用できます。
　その他、お客様のニーズに合わせて様々な用途にお使いいただけます。

■設置実例のご紹介

下記図へ

①1次処理施設に設置
製造ラインごとの濁度監視
・排水処理に異常が発生した場合、原因となった場所の特定が容易にできます。
・1次処理施設を監視することで、最終処理施設のより安定した運転が実現します。

②雨水ピットに設置
雨水排水の監視・制御
・濁度が高くなる初期の雨水のみ処理施設へ送り、処理が不要のきれいな雨水は河川放流への切り替えが可能です。

③浄化槽等に設置
製造工程以外の排水の監視
・製造工程だけでなく、浄化槽等その他の排水を監視することで工場排水のトータル管理が実現します。

上記図より

④最終処理施設に設置（その1）
凝集剤の制御
・排水の状態に応じた量の凝集剤を投入することで、安定した水質を実現し、凝集剤と汚泥量の削減が可能になります。

⑤最終処理施設に設置（その2）
汚泥界面の監視
・沈殿槽の深さ方向2～3段階に分けてセンサを設置することで汚泥界面のレベルチェックが可能になり、汚泥引き抜きの制御が行えます。

⑥最終処理施設に設置（その3）
汚泥の超流監視
・汚泥が流れ出すのを監視し、排水を停止したり、処理原水に戻したりすることができます。

⑦放流直前に設置
放流水の監視
・河川に放流する処理水の最終監視を行います。

■仕様

品番	M8C-100P	M8C-500P	M8C-3000P
測定範囲	0-100度	0-500度	0-3000度
電源	DC12V±10％
消費電流	通常時：30mA以下、洗浄時：120mA以下
出力	アナログ（4-20mA）信号出力：抵抗負荷300Ω以下　　 4mA：　0FTU 　　20mA：100FTU（M8C-500Pは500FTU）に対応自己診断出力：オープンコレクタ（DC12V以下、20mA以下）
入力	校正信号入力
洗浄装置	両面ふき取り式スイングワイパー洗浄装置
洗浄時間	電源投入直後に1回洗浄、以後30分毎に1回洗浄	電源投入直後に1回洗浄、以後10分毎に1回洗浄
使用温度範囲	0～+40℃（凍結しないこと）
主要材質	SUS316L　サファイアガラス　EPDM　フッ素ゴム　POM
寸法	φ32×16mm（横吊り下げアタッチメントを除く）
質量	約930g
保護構造	IP68　水深2m以内（水中型）
検出器ケーブル長	10m
オプション	濁度チェックセンサ表示器 (M8C-100H) 濁度チェックセンサ変換器 (M8C-T3) メンテナンスキット（M8C-MKP）取付アタッチメント（M8A-1P）
価格	￥182,500-	￥182,500-	￥252,000-

■オプション

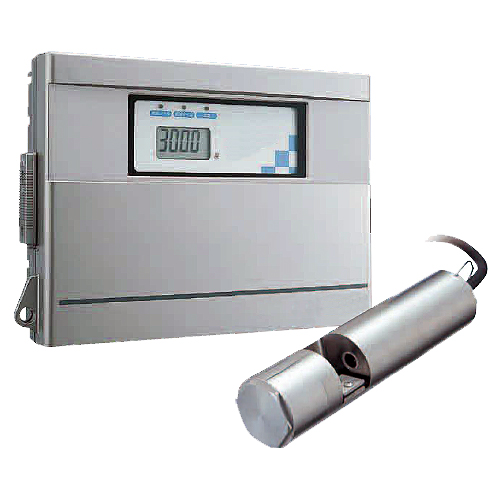

M8C-T3

M8C-100H

濁度チェックセンサ変換器
濁度表示はもちろん、信号出力応答時間・警報レベル設定等が可能です。本機の機能を存分に活かしたよりきめ細かい濁度管理が行えます。

濁度チェックセンサ表示機
コンパクトサイズで、シンプル機能の表示器です。刻々と変わる濁度をリアルタイムで表示でき、現場での濁度管理に最適です。

電源	AC100～240V±10%　50/60Hz
信号出力	○
警報出力	○
保護構造	IP65（防噴流形）

電源	DC12V±10%
信号出力	ー
警報出力	ー
保護構造	IP65（防噴流形）

■仕様

品番	M8C-T3	M8C-100H
電源	AC100～240V±10%　50/60Hz	DC12V±10%
消費電力	通常時：8VA以下洗浄時：16VA以下（検出器を含む、アナログ信号出力20mA時）	通常時：90mA以下洗浄時：300mA以下（検出器を含む、アナログ信号出力20mA時）
表示分解能	5	5
出力	校正出力検出器用電源（DC12V）信号出力（アナログ4-20mA、抵抗負荷300Ω以下）自己診断出力（無電圧C接点　容量AC240V　1A抵抗負荷）警報出力（無電圧C接点　容量AC240V1A抵抗負荷）	校正信号検出器用電源（DC12V）
入力（検出器）	検出器信号入力（アナログ4-20mA、入力抵抗100Ω）自己診断入力
使用温度範囲	-20～+50℃湿度95%Rh以下（直射日光を避けること）
主要材質	ポリカーボネート	カバー：PC　ベース・内カバー：AES
寸法	H×W×D=約162×240×75mm	H×W×D=約80×124×58mm
質量	約1.6kg（取付金具含む）	約33g（取付金具含む）
保護構造	IP65（防噴流形）
価格	￥117,000-	￥46,800-
