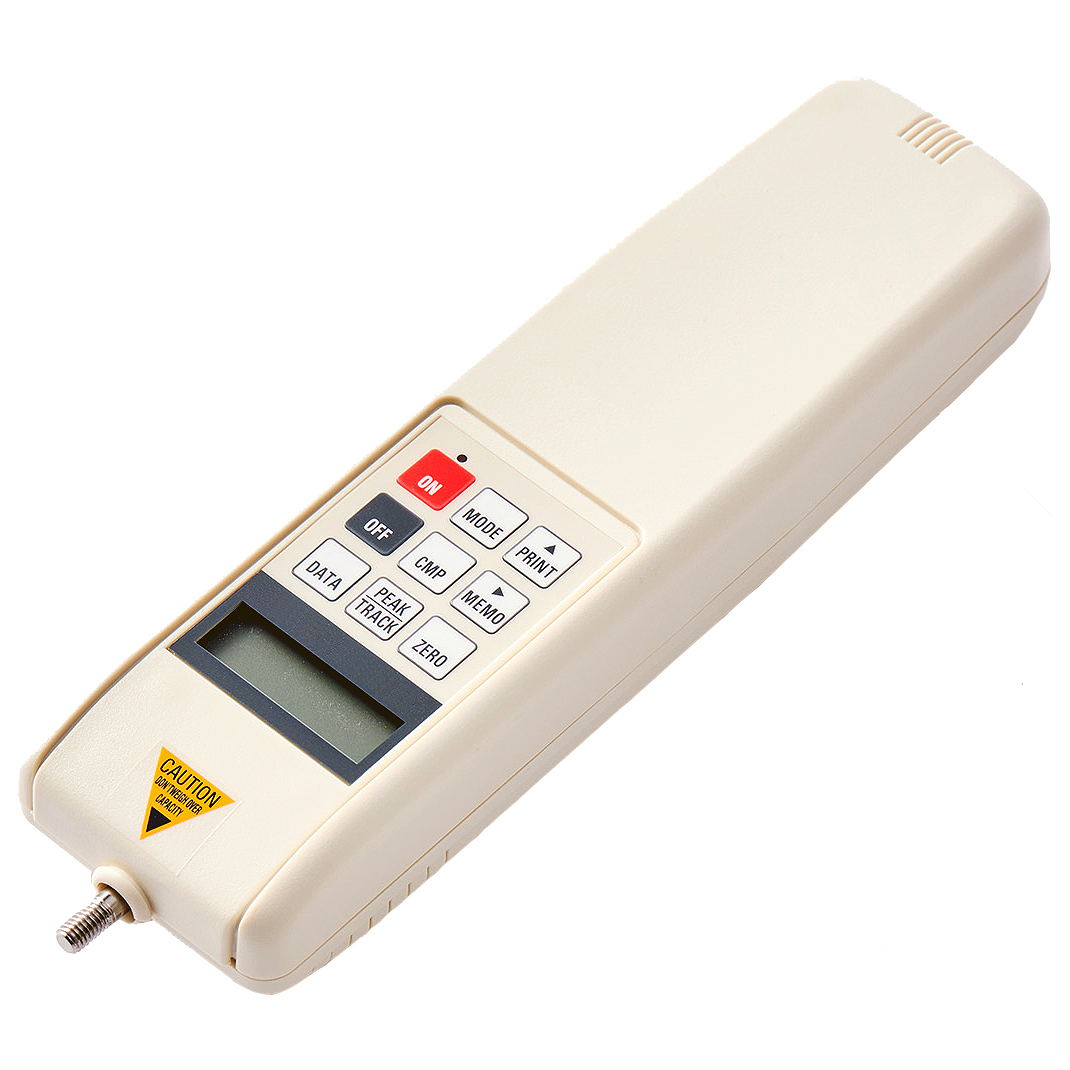

プッシュプルゲージ／品番 M873F-10N
プッシュプルゲージ／品番 M873F-10N本器は、単なる引張力、圧縮力の計測だけでなく、様々な試験(スイッチ試験・コネクター挿抜・破壊試験)において専用機として使用でき、測定データの印刷及び統計処理計算をお手持ちのプリンターに簡単に出力できます。
また、コンピュータにデータを簡単に転送する事もできます。
プッシュプルゲージ
品番 M873F-10N
価格は下記をご覧下さい
■特徴
●高精度・高分解能
精度：±0.2%FS、繰り返し精度：±0.1%FSの高精度です。
又、100N（10kgf）で0.01N（1kgf）の1/1000分解能力を実現しています。
●コンパレータ機能
上限・下限を設定することで、合否判定を音で行います。
●メモリー機能
256回（512個）の計測データをメモリーし、出力することができます。（オートメモ機能付）
●多くの設定機能
標準ピーク・挿抜測定・挿抜圧縮ピーク・挿抜引張りピーク・接点ホールド・プリンター設定・地域Ｎ値の設定等多種のモード設定が可能です。
●ピークホールド機能
1回の測定で圧縮・引張（挿入・引抜）ピーク値を同時に測定可能。
●簡単操作
多機能ながら操作系はシンプル。ボタン配列も工夫しました。
●オートパワーオフ機能
一定時間入力が無い場合は自動で電源オフします。1～99分まで設定可能。
●地域ニュートン値の設定機能
地域によって若干異なる重力加速度の設定が可能。
地域に応じたニュートン換算値を設定することで重力加速度の違いによる誤差が解消できます。
●RS232C設定機能
データビット長、ボーレート、ストップビット長、パリティービット等を個別設定可能。
あらゆるコンピュータへの接続が可能です。
●統計処理・検査表形式の印刷
セントロニクスインターフェース（オプション）で、プリンターに標準偏差はもちろん工程能力指数まで自動計算・検査表形式で印刷します。
●豊富な出力機能
セントロニクス出力、RS232C出力、アナログ出力、デジマチック出力、コンパレート出力等。
また、外部接点信号の入力も可能です。
●付属品
計測アタッチメント6点、ＡＣアダプター、ケーブル、専用収納ケース
■ソフトウェアー
ハンディに貯えたデータをEXCELに簡単に取り込むことができます。
取り込んだデータは、EXCELの機能を使用して、グラフを描画したり、検査表にすることも思いのままです。
(グラフ化サンプル同梱)
| EXCEL 取り込み画面 | グラフ化画面 |
 |
 |
■外形寸法 UNIT/mm
■インターフェースコネクタ
■仕様
| 品番 | 秤量 | 最小表示 | 価格 |
| M873F-10N | 10N(1kgf) | 0.001N(0.1gf) | \61,100- |
| M873F-20N | 20N(2kgf) | 0.01N(1gf) | \61,100- |
| M873F-50N | 50N(5kgf) | 0.01N(1gf) | \61,100- |
| M873F-100N | 100N(10kgf) | 0.01N(1gf) | \61,100- |
| M873F-200N | 200N(20kgf) | 0.1N(10gf) | \61,100- |
| M873F-500N | 500N(50kgf) | 0.1N(10gf) | \61,100- |
| M873F-1000N | 1kN(100kgf) | 0.1N(10gf) | \78,600- |
| 測定単位 | Ｎ （ｋｇｆ，ｇｆ，ｌｂｆ 海外向け） |
| 測定精度 | ±0.2％ Ｆ.Ｓ以下 |
| 繰り返し精度 | ±0.1％ Ｆ.Ｓ以下 |
| 応答速度 | 10～320ＨＺ、6段階可変 |
| 表示器 | 4桁液晶表示器（カスタムＬＣＤ） |
| 計測方式 | 最大値・瞬間値 |
| サンプリング | 640回/秒 |
| 許容荷重 | 150％（105％でブザー警告） |
| Ａ/Ｄ変換 | 16ｂｉｔ逐次変換方式 |
| 出 力 | アナログ出力±2ＶＦ.Ｓ プリンター出力 デジマチック出力 セントロニクス出力 ※2 コンパレート出力 ※2 ＲＳ232Ｃ出力 ※2 |
| 連続使用時間 | 約10時間（満充電時 使用温度25℃） |
| 充電時間 | 約6時間 |
| 使用温度範囲 | 0～+40℃ |
| 電 源 | NiMH ・ＡＣフダプター充電兼用電源(100V.115V.220V) 電源電圧はご指定下さい。 |
| 本体重量 | 約500ｇ |
| 寸法(mm) | (W)66×(D)37×(H)245 |
| 標準付属品 | 計測アタッチメント6点、ＡＣアダプター、出力ケーブル、専用収納ケース |
